JZMQ5斯沃型雙電源系列

產品概述
JZMQ5自動轉換開關(ATSE)，是集開關與邏輯控制于一體，無需外加控制器，真正實現機電一體化的自動轉換開關，它適用于交流 50Hz額定電壓有440V、約定發熱電流至1600A的工業配電設備中，具有電壓檢測、通訊接口、電氣機械互鎖等功能，可現實自動、電動 遠程、強制置“0”緊急手動操作，廣泛用于供電系統的主電源與備用的自動轉換或兩臺負載設備的自動轉換及安全隔離等。開關由控制 線路板發出各種邏輯命令來管理電機，由電機帶動開關主體部分的操作機構，快速接通分?jǐn)嚯娐坊蜻M(jìn)行電路轉換，通過明顯可見狀態實現 安全隔離。

型號及含義

開關結構說明
1、電氣鑰匙鎖：控制開關內部控制線路電源，電氣鎖開啟時，開關才能實現全自動、強置“0”、操作：電氣鎖關閉時，開關只可手動 操作。
2、操作手柄：使用操作手柄手動操作時，必須先關閉電氣鎖。
3、機柜掛鎖：檢修專用，即先用操作手柄使開關處于“0”檔位置，再接起掛鎖機構并上掛鎖，方可進行檢修(接起掛鎖則切斷開關內部控 制電源，開關無法自動，并且無法實現手動)。
4、指示件：指示開關的工作狀態位置(Ⅰ、0、Ⅱ)。

技術參數
開關符合：IEC947-6-1、GB14048.11-2008；
額定工作電壓(Ue)：AC440V；
額定接通能力(ARms)：10le；
額定分?jǐn)嗄芰?ARms)：8le；
控制電源電壓：DC24V、48V、110V、AV220V。

約定發熱電流 (A)		100	160	250	400	630	1000	1250	1600	2000	2500	3200
額定沖擊耐受電壓		750V					1000V
額定工作電壓Ui(V)		5KV					12KV
額定工作電流(A)	AC-31	100	160	250	400	630	1000	1250	1600	2000	2500	3200
	AC-33	100	160	250	400	630	1000	1250	1600	2000	2500	3200
	AC-35	100	160	250	400	630	1000	1250	1600	2000	2500	3200
額定短時耐受電流		7KA	9KA		13KA			50KA				55KA
額定限制短路電流		100KA			70KA		100KA	120KA		80KA
控制電源電壓		DC24V、48V、110V、AC220V
轉換時間(S)		0.5	1	1.1	1.2		1.25			2.45

接線示意圖

開關功能
1、全自動功能：當常用電源斷電時,開關自動轉換至備用電源；當常用電源恢復正常時,開關又自動返回轉換至常用電源。
2、強置“0”功能：啟動強置“0”按鈕，開關將切斷雙路電源。
3、遠程控制功能：即遠距離控制，按下“I”檔按鈕；則常用電源工作；按下“Ⅱ”檔銨鈕，則備用電源工作；按下“0”檔按鈕，則切斷
雙路電源。
4、請根據需要選擇開關功能，并按相應功能接線。
5、訂貨時請指明開關型號、電流規格及所需功能。

端子接線操作方法

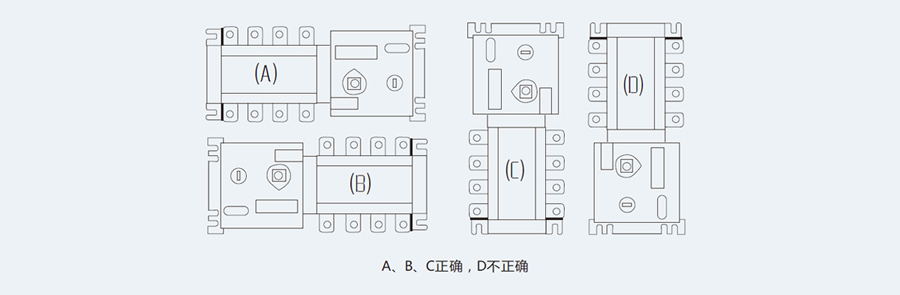

開關正確安裝方法

性能及特點
◎ 采用雙列復合式觸頭\橫拉式機構微電機預儲能及微電子控制技術，基本實現零飛弧（無滅弧罩）；
◎ 采用可靠的機械聯鎖和電氣聯鎖，執行元件采用獨立的負荷隔離開關，使用安全可靠；
◎ 采用過零位技術，緊急情況下可強制置零（同時切斷兩路電源），滿足消防聯動需要；
◎ 執行負荷隔離開關切換采用單一電動機驅動，切換可靠平穩、無噪音、沖擊力?。?/span>
◎ 操作器驅動電機只在執行負荷隔離開關切換瞬間通過電流，穩態工作無需提供工作電流，節能顯著。
◎ 執行負荷隔離開關帶有機械聯鎖裝置，保證常用、備用電源工作可靠互不干涉；
◎ 具有明顯通斷位置指示、掛鎖等功能，可靠實現電源與負載間的隔離；
◎ 安全性能好，自動化等程度高，可靠性高；
◎ 機電一體化設計，開關轉換準確、靈活、順暢，采用國際先進的邏輯控制技術，抗干擾能力強，對外無干擾；
◎ 具有主電源合、備用電源分；主電源分、備用電源合；主、備電源均斷開三種穩定工作（Ⅰ-0-Ⅱ）；
◎ 安裝方便，控制回路采用接插式端子連接；
◎ 四種操作功能；緊急手動操作、電動遠程控制操作、自動控制狀態時緊急斷開操作、自動控制操作。

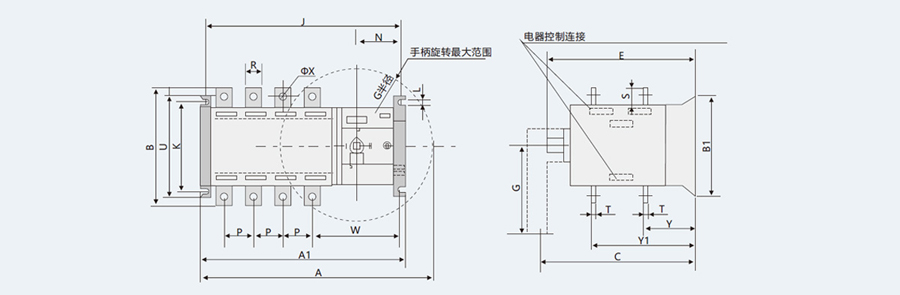

外形及安裝尺寸

規格	外形尺寸與安裝尺寸
In	A	A1	B	B1	C	E	G	J	K	L	N	P	R	S	T	U	W	ΦX	Y	Y1
100A/3	235	232	106	105	134	133	115	221.5	84	7	74.5	30	14	18	2.5	105	126	6	36	86
100A/4	315	244	106	105	156	118	115	233.5	84	7	74.5	30	14	18	2.5	105	126	6	36	86
125A/3	292	270	135	128	230	189	145	254	102	7	91	36	20	25	3.5	127	158	9	55	125
125A/3	322	300	135	128	230	189	145	284	102	7	91	36	20	25	3.5	127	158	9	55	125
160A/3	292	270	135	128	230	189	145	254	102	7	91	36	20	25	3.5	127	158	9	55	125
160A/4	322	300	135	128	230	189	145	284	102	7	91	36	20	25	3.5	127	158	9	55	125
250A/3	356	270	170	142	264	208	145	293	102	7	91	50	25	30	3.5	142	168	11	60	145
250A/4	406	300	170	142	264	208	145	343	102	7	91	50	25	30	3.5	142	168	11	60	145
400A/3	487	312	260	222	284	273	189	351	180	9	93	65	32	40	5	222	203	11	83	193
400A/4	552	362	260	222	284	273	189	416	180	9	93	65	32	40	5	222	203	11	83	193
630A/3	487	368	260	222	284	273	189	351	180	9	93	65	40	50	6	222	203	12	83	193
630A/4	552	433	260	222	284	273	189	416	180	9	93	65	40	50	6	222	203	12	83	193
800A/3	646	519	357	250	363	350	443	499	220	11	87	120	60	69	8	250	207	12.5	109	254
800A/4	760	633	357	250	363	350	443	613	220	11	87	120	60	69	8	250	270	12.5	109	254
1000A/3	646	519	357	250	363	350	443	499	220	11	87	120	60	69	8	250	207	12.5	109	254
1000A/4	760	633	357	250	363	350	443	413	220	11	87	120	60	69	8	250	207	12.5	109	254
1250A/3	646	519	357	250	363	350	443	499	220	11	87	120	80	69	8	250	207	13	110	255
1250A/4	760	633	357	250	363	350	443	613	220	11	87	120	80	69	8	250	207	13	110	255
1600A/3	646	519	357	250	363	350	443	499	220	11	87	120	80	69	10	250	207	13	110	255
1600A/4	760	633	357	250	363	350	443	613	220	11	87	120	80	69	10	250	207	13	110	255
2000A	800	633	460		542		447	610			84.5		80	120	10					169
3500A	800	633	460		542		447	610			84.5		80	125	15					174
3200A	800	633	460		542		447	610			84.5		80	130	20					179

JZMQ5-100~1600A自動轉換開關控制與操作
◎ 由邏輯控制板，以不同的邏輯程序來管理直接裝于開關內的電機、變速箱的運行操作來保證開關的位置。
◎ 電機為聚氧丁橡膠絕緣濕熱型電機裝有安全裝置，在超出110℃溫度和過電流狀態時跳閘。在故障消失后自動投入工作，可逆減速齒輪 采用直齒齒輪。

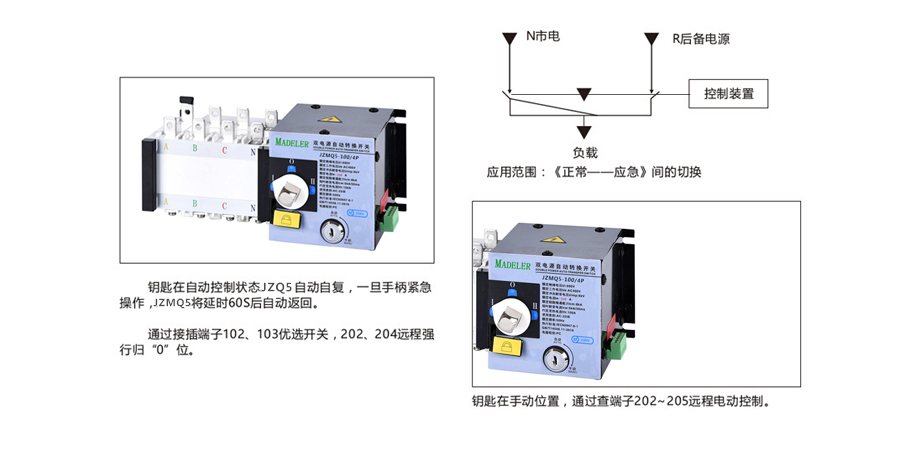

操作

JZMQ5-100~1600A接插端子圖

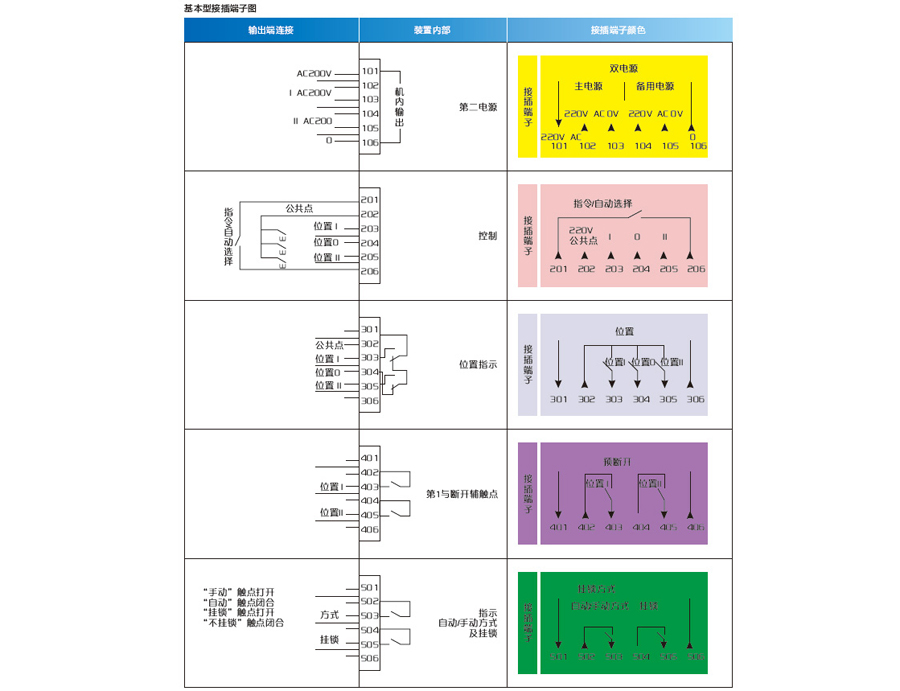

基本型接插端子圖

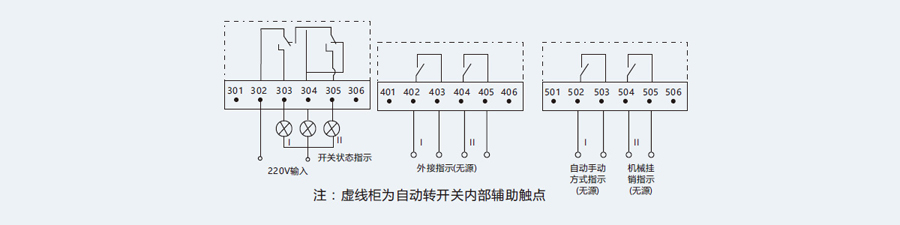

外接端子接線方式圖

1、100典型接線方式

2、160～3200型全自動接線方式

3、160～3200型全自動+強制置“0”（雙路電源均斷開）接線方式

4、160～3200型全自動+發電機信號輸出接線方式

5、800～3200型全自動+手動（遠控）接線方式

字母與符號說明
(1)HLl、HL2分別為常用電源、備用電源有電指示。 HD1、 HD2分別為常用電源、備用電源投入指示。FUl、FU2為2A保險絲。
(2)101—106、201—206為自動轉換開關二次接線端子
(3)301—306為自動轉換開關外接指示燈端子
(4)401—406、501—506自動轉換開關端子可選用
(5)全自動接線方式201、206必須短接
(6)強制“0”觸頭（無源)
(7)K1為發電信號輸出(當常用沒電時）
(8)SA為自動厙動功能選擇開關，SB1、SB2分別為常用電源，備用電源手動投入按鈕(無源觸頭）

DC24V/DC48V接線方式

1、基本接線方式

2、其它接線方式

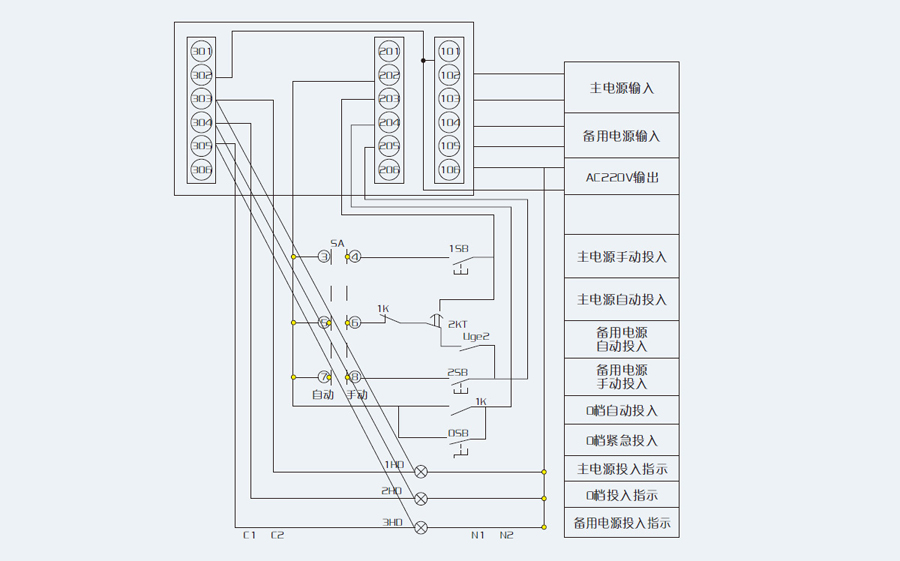

發電機（基本型）接線方式（一路市電、一路發電）

發電接線方式材料明細表

序號	代號	名稱	規格及型號	單位	數量	數量備注
1	ATS	自動切換開關	HGLD	只	1	發電機式
2	10F	斷路器	CM1	只	1
3	1-2Ueg	電壓繼電器	JD-111/60-400V	只	2
4	SA	轉換開關	CJK22-22X2B/K	只	1
5	0-2SB	按鈕	LA38-11/209	只	3	OSB為自鎖按鈕
6	1K	中間繼電器	HH52P	只	1	AC220V
7	1KT	時間繼電器	ST3PA-A	只	1	通電延時（0-180s）
8	2KT	時間繼電器	ST3PF	只	1	斷電延時（0-180s）
9	1-3HL	指示燈	ST3PF	只	3	紅色
10	1-3HD	指示燈	AD11-8GZ	只	3	綠色
11	1-2FU	熔斷器	RT18-32X2A	只	2

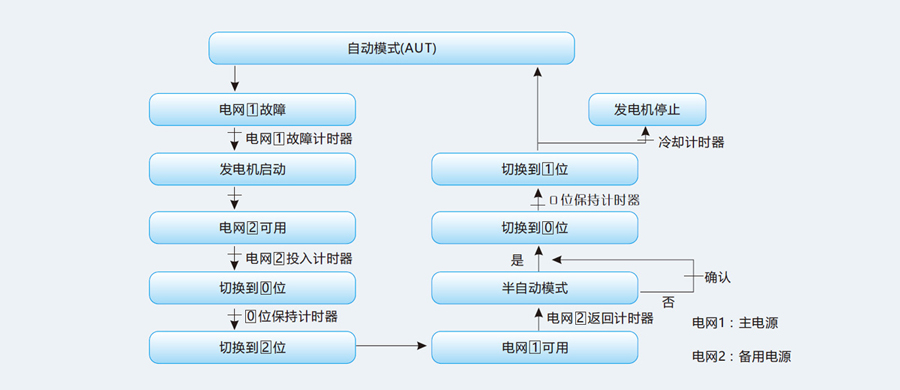

市電、油機自動切換示意圖

實施的功能

1、電源轉換：
由主電源轉換至應急備用電源。

2、轉換、反向：
兩個負載設備的轉換（應急備用電動機），經兩相互換實現反向。

3、斷開+接地：
通過接地和短路一次操作完成隔離（*）（Ue＞Ac）
※一般的斷開功能，符合IEC947和GB/T14048標準。
