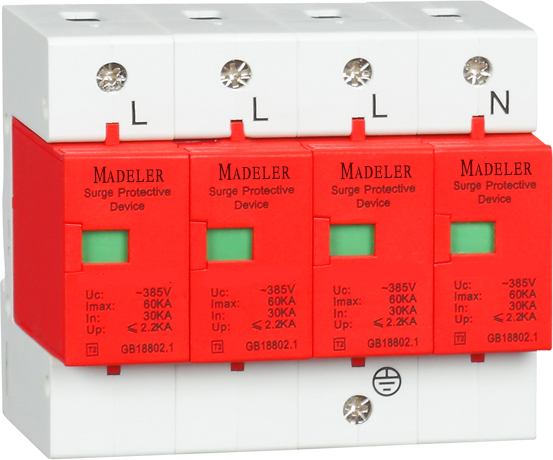

JZMD-D-60KA\4P電涌保護器
|
?◆?產品說明: |
JZMD-D系列電涌保護器（以下簡稱SPD）適用于交流50/60HZ，額定電壓至380V的IT、TT、TN-C、TN-S、TN-C-S，等供電系統，對間接雷電和直接雷電影響或其他瞬時過電壓的電涌進行保護。依據IEC61643-1：1988-02標準的第1級電涌保護器。D類電涌保護器。SPD具有共模（MC）和（MD）差模保護方式。
|

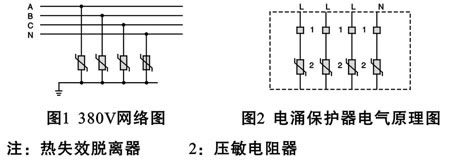

?◆?原理圖: |
|
◆?主要技術參數: |
| 型號規格 |
JZMD-D-60
|
JZMD-D-80
|
||||||||||
| 極數 |
1P
|
2P
|
3P
|
4P
|
1P
|
2P
|
3P
|
4P
|
||||
| 電網運行電壓Un(V) |
220
|
380
|
220
|
380
|
||||||||
| 最大持續工作電壓Uc(V) |
230/320
|
385/420
|
230/320
|
385/420
|
||||||||
| 電壓保護水平Up(kV)< |
1.0/2.0
|
2.2
|
1.0/2.0
|
2.5
|
||||||||
| 最大放電電流(8/20μs)1max(kA) |
60
|
80
|
||||||||||
| 標稱放電電流(8/20μs)In(kA) |
30
|
40
|
||||||||||
| 響應時間ns |
<25
|
|||||||||||
| 防護等級 |
IP20
|
|||||||||||
| 用途 |
進線一級保護
|
|||||||||||
|
?◆?工作原理: |
在三相四線制系統中，三切向錢看相線和一條零線對接地線之間均有保護器（圖1）。在正常情況下保護器處于高電阻狀態，當電網因雷擊或者其它原因出現浪涌過電壓時，保護器將立即在納秒級時間人迅速導通，將當涌入大地，從而保護了電網上的用電量設備。當該當涇有電壓通過保護器，且消失后保護呂重新變到高電阻狀態，從而不影響電網的正常運行。
|
?◆?安裝: |
1、保護器按要求安裝后不需調整。
|

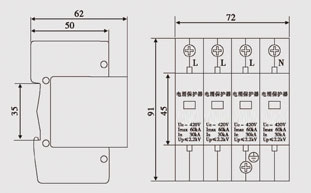

?◆?外型尺寸圖: |
